제4절 2.지반조사 기술업무의 적산
작성자 : 관리자	작성일 : 2003-08-22     조회수 : 5008

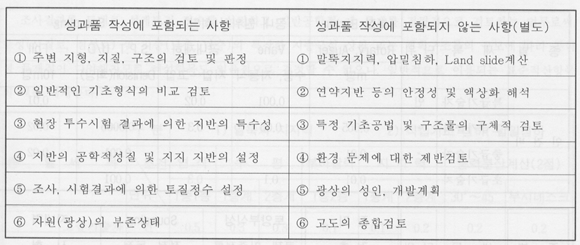

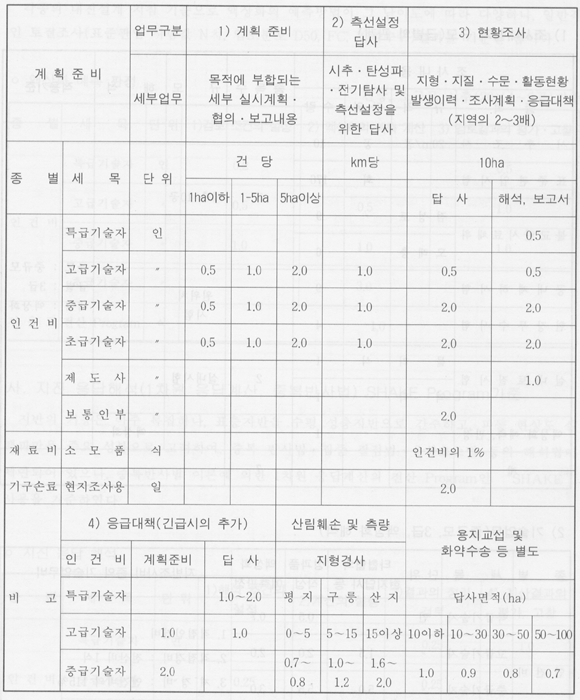

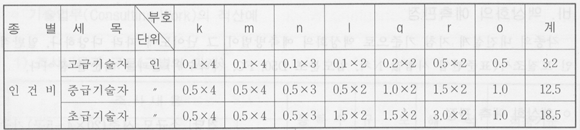

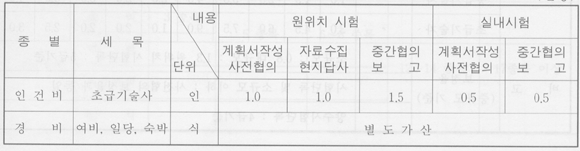

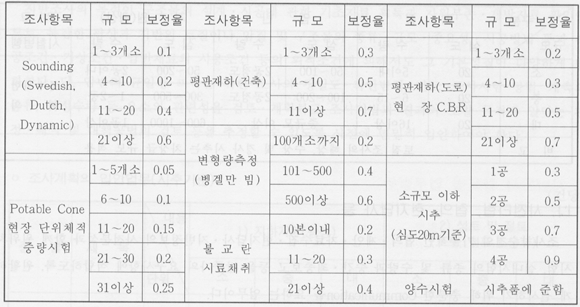

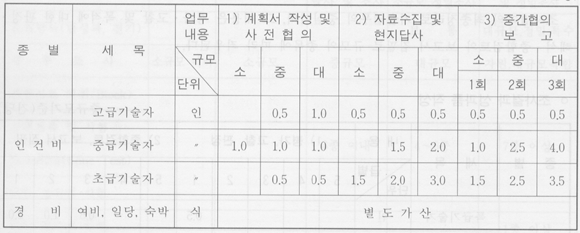

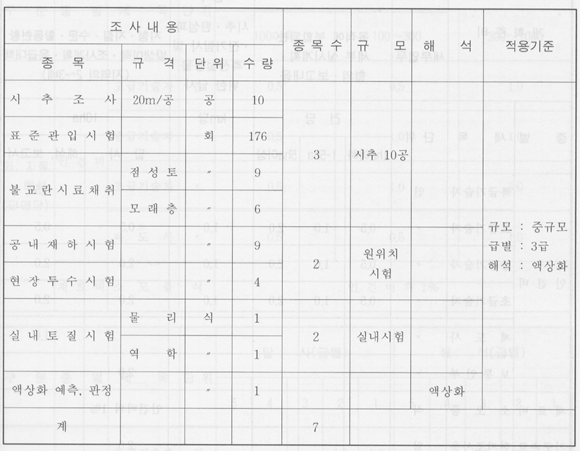

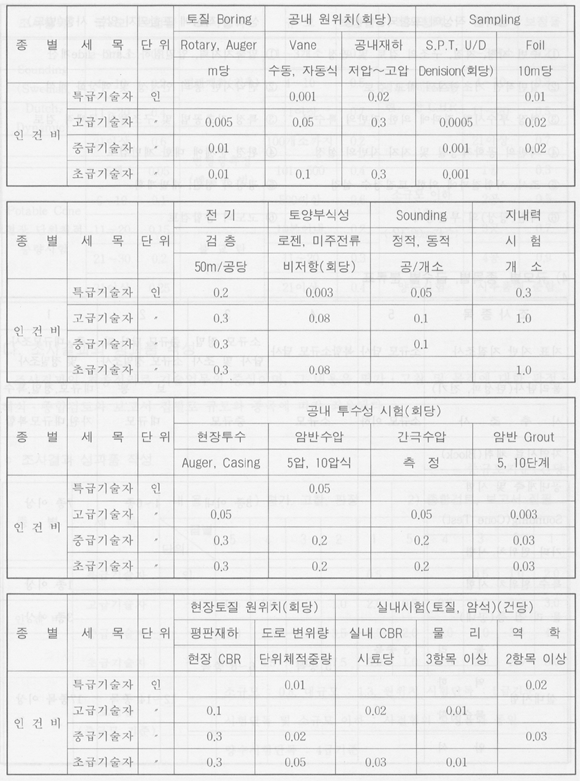

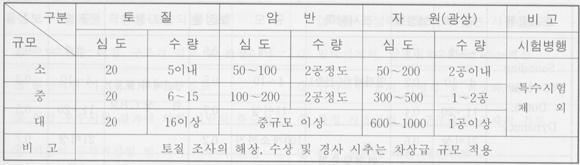

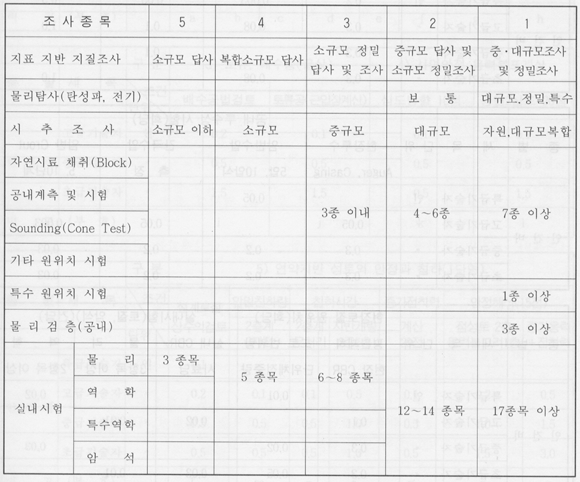

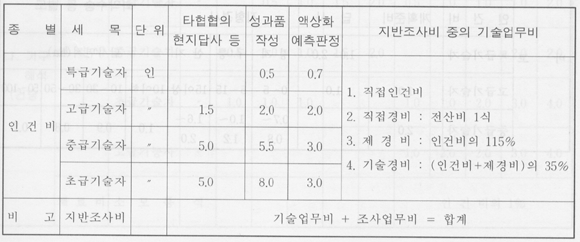

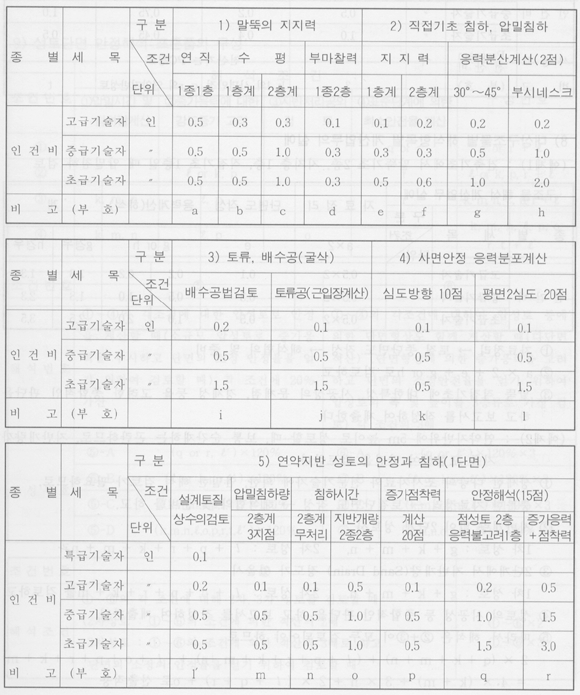

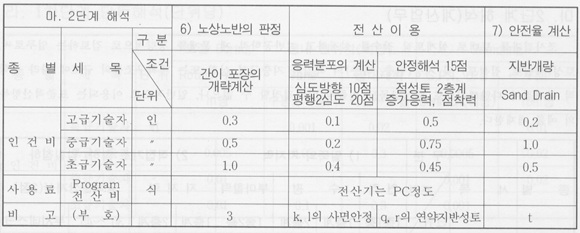

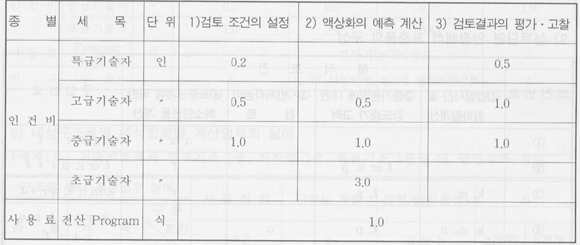

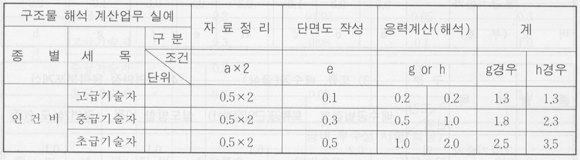

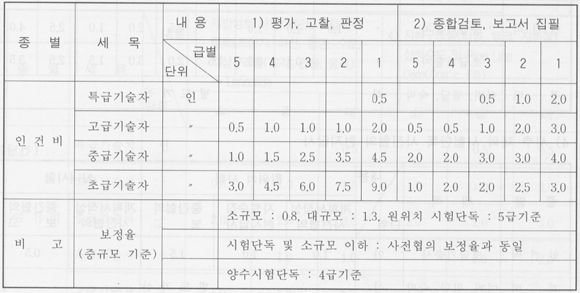

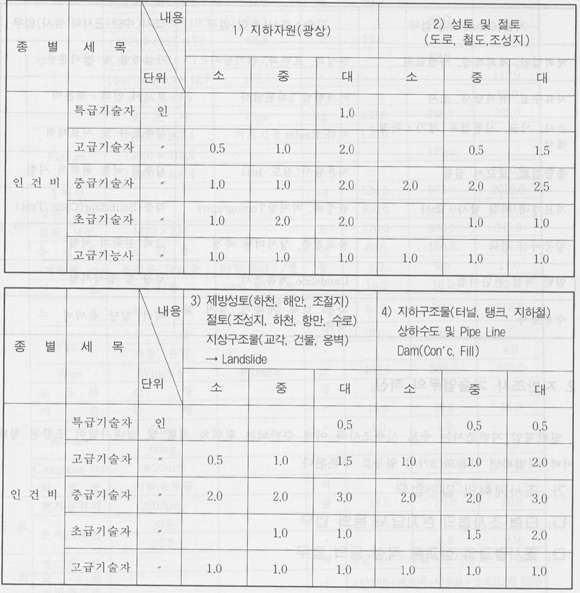

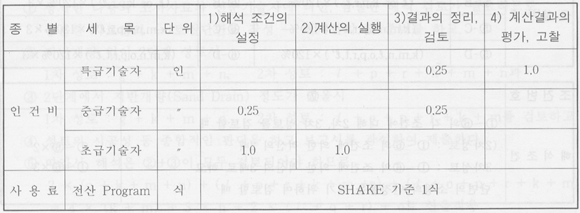

일반적인 지반조사는 주로 시추조사와 이에 수반되는 원위치 심험 및 실내시험이 조합된 형태이며, 대별하면 다음의 3가지 업무로 구분된다. 가. 조사계획의 입안업무 나. 타협, 조사협의, 현지답사 등의 업무 다. 조사결과의 성과품 작성 등의 업무 가. 조사계획의 입안 지반조사의 목적이 구조물의 설계, 시공에 관한 기초자료 획득과 자원부존, 개발자료 확인이므로, 복잡한 광상과 지반의 토질이나 암질 및 구조물의 종류, 규모, 중요성, 시공방법 등과 시공조건, 기상조건, 암반재료의 사용조건 등의 외적조건에 의해서도 그 기본성질이 다양하게 변화한다. 단, 암반의 균일성 파악을 위한 조사의 정밀도, 확인범위, 빈도, 조사시험 방법, 계측의 종류, 적정수량 등 요소의 관련성을 검토, 계획하고 조사기법과 결과의 고찰 목적에 알맞는 판정, 해석 및 대책공법의 검토 등을 추정할 수 있도록 사전에 면밀히 입안하여야 한다. * 조사계획의 입안업무(시추기준) * 지반조사 시추기준 규모별 구분(원위치, 실내시험 병행) 나. 사전타협, 협의 현지답사 등.... 조사착수전의 기술적인 협의, 제안, 자료수집, 현지답사, 지반정보의 사전분석과 함께 원위치 시험, 실내시험의 종류 및 수량과 중간, 최종보고 등을 발주자의 요구사항에 적합하도록, 원활하게 실시하기 위해 충분한 커뮤니테이션을 요하는 업무이다. * 시추 및 시추수반 사전협의 현지답사. 4) 시추제외 시험단독 사전협의 현지답사. 5) 원위치 시험 단독 및 소규모 이하 시추(보고서 제외)의 보정율 다. 조사결과의 성과폼 작성 조사결과의 최종정리로 기술업무의 중심이며, 그 내용은 평가, 고찰 및 목적에 대한 판정, 해석, 종합검토와 보고서 집필로 규모와 종목에 따라 좌우된다. * 조사결과 성과품 작성 3) 업무범위의 한계 4) 규모별, 종목별, 급수별 분류표. 라. 1차단계 단독해석(단위단) 마. 2단계 해석(계산업무) 조사결과를 토대로 설계토질 정수를 설정하고 지반공학적 제 문제를 정량적으로 검토하는 엄무로써, 토성 및 지층의 복잡한 지층구성 상황 또는 계획구조물의 규모에 따라 공학적 문제점이 다양해지므로 해석항목도 일률적으로 결정할 수 없으나, 일반적으로 이용되는 표전적산항목의 예를 게재한다. 8) 대상구조물별 해석항목별 계산업무의 실예 (예제1) : 건축기초에서 말뚝기초 2종, 지지층 1층, 직접기초 1층일때 압밀침하 검토 ① 자료정리 → 토질 종단면도 작성 → 해석협의 및 준비 ② a x 2 + e + g or h로 검토하고 ③ 말뚝 직접기초에 대한특성, 시공상의 문제점, 경제성 등을 고려한 종합적인 판단을 하고 보고서를 -- 작성하여 제출한다. (예제2) : 연약지반위에 5m 높이로 성토할 때, 보통 순간재는 곤란하므로, 지반개량까지 를 포함하여 -------- 단면을 검토한다. ① 상세한 다량의 조사자료와 전문기술자에 의한, 엄밀한 해석 검토가 필요하므로, -- 충분한 자료정리 → 토질단면도 작성 → 해석협의 및 준비를 하고, ② 지반개량 없이 2단계 성토시 -- 1차 성토 : g + k + m + n, 2차 성토시 : l + p + r + k + m + n과 ③ 2단계에서 지반개량 정도가 있을시. -- 1차 성토 : g + k + m + n, 2차 성토시 : l + o + p + r + k + m를 검토하고 ④ 성토의 시공성 등 종합적인판단을 하고 보고서를 작성하여 제출한다. ⑤ 따라서, 해석은 ② + ③이 모두 검토되어야 하므로 -- 2 x (g + k + m + n) + (l + p + r + k + m + n) + (l + o + p + r + k + m) = -- 4 x (k + m) + 3 x n + 2 x (l + q + r) + o로 산출적용 9) 성토단면 안정해석 표준품의 구성 바) 액상화의 예측판정 각종의 내진설계 지침 기준으로 액상화의 예측방법이나 그 난이도에 따라 다양하나, 일반적인 토질조사(표준관입 시험값 N치, 입도분포 D50, FC, 지하수위)결과를 기준한 폼이다. * 액상화 예측 판정 사) 지진 응답해석(1차원 응답게산, 중복반사법) SHAKE PROGRAME 기분 지바느이 거동은 아주 복잡하나, 표층지반을 수평성층지반으로 간주하고, 파동 현상도 실체파만을 주요 성분으로 고려하여, 중복 반사법, 집중 질점법, 유한 요소법 등의 해석법이 제안되어 있으나, 중복반사법 이론에 의한 1차원 응답계산의 전산 Programe인 "SHAKE" 사용을 기준하였다. * 지진 응답 해석 * 기술업무(Counsulting Work)의 적산예 1) 조사내용과 규모(급별의 관계) 2) 기술업무(중규모, 3급,액상화 해석) 아. Landside 조사의 Counsulting Work
